Detalhes do produto:
|
| Material principal: | Aço de Q355B | Cores: | Vermelho, azul, amarelo, como seu pedido |
|---|---|---|---|
| Duração: | 4m-12m | Peso: | 200-3000 |
| Capacidade do balde: | 0.1 cbm-1,2 cbm | Características: | Bens |
| Realçar: | Excavadora de várias funções braço deslizante,Braço de escavadeira deslizante durável,Braço de escavadeira deslizante para Komatsu |
||
Catálogo ZH braço de expansão da escavadeira.pdf
Como funciona?

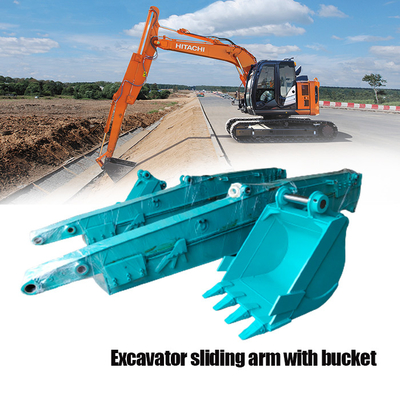

O braço deslizante da escavadeira é estendido e retraído pela marcha e volta do cilindro de óleo, para obter um raio de escavação maior e profundidade de escavação.
O braço telescópico externo é composto por duas partes: o braço deslizante superior e o braço fixo inferior.
O braço deslizante superior é instalado acima do braço fixo inferior, e o corpo móvel é formado para cima e para baixo por rolos e trilhos de ambos os lados.
Pela expansão e contração do cilindro telescópico, o corpo deslizante superior é empurrado para frente e para trás para se expandir e contrair livremente.
Estrutura
Um cilindro telescópico é instalado no braço deslizante superior, o corpo do cilindro é fixado no braço fixo inferior e a haste do pistão do cilindro é fixada no braço deslizante superior.
Os seus principais componentes são: corpo fixo, corpo em movimento, deslizador, cilindro telescópico, etc.
Características
O nosso braço deslizante é durável e pode fazer trabalhos pesados e cavar solo duro.Se o braço deslizante estiver sob manutenção normalO braço deslizante pode ser usado para escavação diagonal ou suporte.
| Tonelada de escavadeira | (A) Comprimento máximo de trabalho do braço | (B) Altura máxima de escavação | (C) Raio máximo de escavação ((mm) | Volume do balde (cbm) | Contador de peso ((tonelada) |
| 12-15T | 5700 | 8000 | 10400 | 0.2-0.3 | |
| 20-25T | 9150 | 10100 | 13000 | 0.4-0.7 | |
| 20-25T | 11000 | 12300 | 15200 | 0.4-0.7 | 1-2T |
| 30-35T | 11000 | 12000 | 15800 | 0.6-0.9 | |
| 40-45T | 12100 | 16000 | 19200 | 0.8-1.3 |
(Fácil de manter)
O braço de deslizamento ZHONGHE adota placas deslizantes de nylin anti-desgaste em vez da pole tradicional, que pode ser substituída rápida e convenientemente.
(estrutura deslizante robusta)
1A tampa inferior do braço de deslizamento superior e a tampa superior do braço de fixação inferior têm ambas 20 mm.
2As placas de cobertura são cortadas de uma peça inteira, mas não entrelaçadas, de modo a serem mais firmes e não deformadas facilmente.
(Evitar fugas de óleo)
O projeto de vedação de óleo dupla para o cilindro telescópico embutido impede o óleo hidráulico de vazamento, prolonga a vida útil do cilindro deslizante
(Longa vida útil)
1.O projeto de limite duplo do cilindro deslizante impede que o cilindro se agite e se puxe.
2Os deslizadores de aço são soldados entre os skateboards para resistir ao desgaste.
Bom serviço:
1Apoio online dentro de 24 horas.
2- Apoio técnico por vídeo.
(Nossos engenheiros se concentraram em excavadora de barragem e fixação mais de 10 anos)
3A borda longa da escavadeira deve ser de dois/três peças juntadas para que possa ser instalada num contentor para poupar custos de transporte.
Garantia
Seis meses para a barra deslizante, três meses para o balde
