Detalhes do produto:
|
| Garantia: | 1 ano para o arrm do crescimento | Cor: | Amarelo, preto, opcional |
|---|---|---|---|
| Nome de parte: | Cilindro do crescimento/braço/cubeta | Serviço pós-venda proporcionado: | apoio 24h em linha |
| Circunstância: | 100% brandnew | Capacidade da cubeta (m3): | ³ de 0,6 m |
| cilindro da caçamba: | 20 t | Não incluído: | Cilindro da vara, contrapeso |

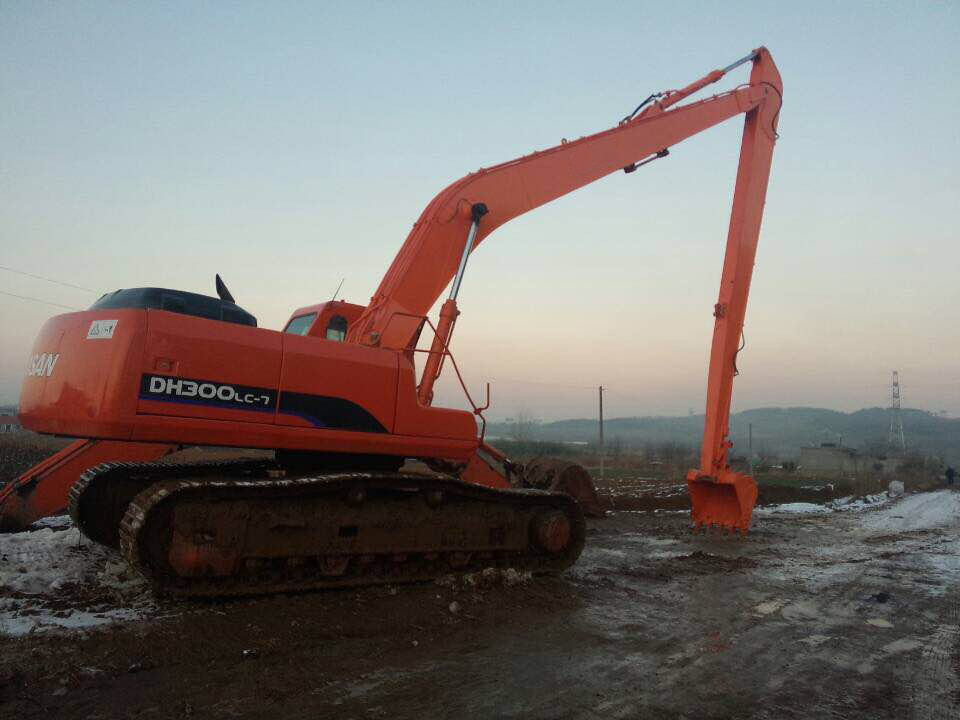

| Realçar: | Alcance longo de DX300 Doosan,alcance longo de 19m Doosan,Máquina escavadora longa Booms do alcance de Doosan DX300 |
||
O diagrama da simulação do alcance longo de 20M
Parâmetros de 20 medidores de máquina escavadora Long Reach Boom
| Máquina escavadora Ton | Comprimento total (milímetros) | Crescimento (A) (milímetro) | Braço (B) (milímetro) | Raio de escavação máximo (milímetros) | Profundidade de escavação máxima (milímetros) | Altura de descarregamento máxima (milímetros) | Altura de escavação máxima (milímetros) | Volume da cubeta (cbm) | Cilindro (tonelada) |
| 11-15T | 13000 | 7250 | 5750 | 11200 | 9000 | 7550 | 9350 | 0.15-0.3 | 12T |
| 20-25T | 15400 | 8220 | 7180 | 14500 | 11300 | 10400 | 12600 | 0.4-0.6 | 12T |
| 20-30T | 18000 | 10000 | 8000 | 17300 | 13000 | 17200 | 14000 | 0.4-0.7 | 12T |
| 35-40T | 20000 | 11000 | 9000 | 19200 | 14900 | 12900 | 15200 | 0.6-1.2 | 12T |
| 40-45T | 22000 | 12000 | 10000 | 21300 | 16000 | 14000 | 17000 | 0.5-1 | 20T |
| 40-50T | 24000 | 13000 | 11000 | 23000 | 17900 | 15200 | 18100 | 0.5-1.1 | 20T |
01 material do uso Q355B,
02 adota o encanamento de aço da precisão
03 adote a base grande do braço da luva do cobre da liga
04 duas camadas do sulco soldado para assegurar
Inspeção dobro da qualidade 05 antes de sair
06 a tolerância do tamanho da posição dentro de 1 milímetro
O ângulo 07 do crescimento e do braço pode alcançar 163°
A tolerância dentro de 5-10um, assegura a precisão do furo
Q1: Por que não tenha os cilindros do crescimento e da vara no plano?
A1: Primeiramente, o braço longo inteiro está alongando, mas o crescimento apenas que alonga de sua luva do middel a sua extremidade, assim que o cilindro original do crescimento e da vara pode ser usado. Em segundo, usar as peças originais pode salvar seu custo.
Q2: Quanto tempo está o braço do crescimento pode máquina escavadora mínima ser seja configurado com? Se ele é necessário para aumentar o contrapeso?
A2. Em linhas gerais, o braço o mais longo da máquina escavadora 30-40 sugere para ser 8 medidores, pode configurar 0,1 cubetas de cbm, não contrapeso extra da necessidade. o braço o mais longo de 55 máquinas escavadoras sugere para ser 12 medidores, pode configurar 0.1-0.15 cubetas de cbm, precisa o contrapeso extra de 0,5 toneladas. 60-80 o braço o mais longo da máquina escavadora sugere para ser 12 medidores, pode configurar 0.15-0.25 cubetas de cbm, precisa o contrapeso extra de 0.5-0.7 toneladas.
Não se recomenda estender o braço do crescimento ao comprimento o mais longo como a máquina escavadora mínima é fácil a chapinhar.
Por favor não hesite contactar-nos para nenhuns detalhes, obrigado!
